Costituzione del sistema PLC di media tensione Topscomm

Topscomm Media tensione Comunicazione PLC utilizza una linea elettrica da 10 kV come canale di trasmissione, con molti vantaggi quali: piccolo investimento, costruzione semplice, manutenzione conveniente, sincronia con la costruzione della rete elettrica, avvio rapido dell'ingegneria, copertura coerente con il sistema elettrico, ecc.

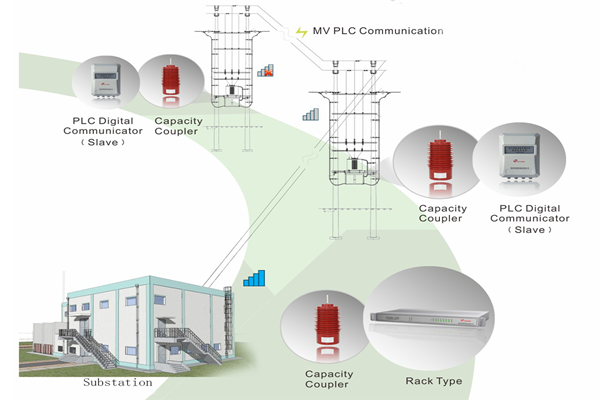

Topscomm Il sistema PLC a media tensione è composto da host portante, slave portante e accoppiatore, ampiamente utilizzato nel campo dell'acquisizione delle informazioni sul consumo di elettricità e nel campo dell'automazione delle reti di distribuzione.

Modalità di applicazione del tipo rack

Installare un host PLC di tipo rack nella sottostazione e installare slave di comunicazione PLC lungo la linea di alimentazione di media tensione, per costituire una rete di comunicazione portante centrata sulla sottostazione. Questa rete è collegata alla rete di trasmissione nella sottostazione tramite Ethernet, per costituire una rete di accesso sicura e dedicata per il sistema di acquisizione delle informazioni elettriche e il sistema di automazione della distribuzione di energia.

Modalità di applicazione del tipo a parete

Disponibile a risolvere i problemi di comunicazione quando il segnale wireless non è buono o non è coperto.

Nel campo dell'acquisizione di informazioni elettriche:

Installare l'host di comunicazione PLC sulla linea di alimentazione con un buon segnale wireless e installare lo slave di comunicazione PLC nel punto terminale con segnale wireless scarso o assente, per risolvere il problema che impedisce la lettura e la raccolta dei dati a causa di un segnale scarso o assente in un'area montuosa.

In automazione della distribuzione di energia campo:

Nei casi in cui parti delle linee elettriche non possono essere rivestite con fibra ottica o parti dei punti terminali non possono essere coperte dal segnale wireless, installare un host di comunicazione PLC nel punto di accesso di comunicazione principale e installare uno slave di comunicazione PLC nel punto terminale di comunicazione difficoltoso, per realizzare una connessione di comunicazione affidabile tra il punto terminale e il sistema principale.

Vantaggi tecnici della soluzione PLC di media tensione

La tecnologia di comunicazione PLC a media tensione Topscomm è dotata della nostra tecnologia brevettata di PLC a bassa tensione e frutto di una ricerca mirata e creativa. Offre i seguenti vantaggi:

a) Essere dotato di tecnologia FEC avanzata per ridurre il tasso di errore di bit di trasmissione;

b) Essere dotato di tecnologia avanzata di modulazione-demodulazione per ridurre le interferenze di rumore di linea;

c) Essere dotato di tecnologia avanzata di adattamento dell'impedenza per realizzare l'adattamento all'impedenza complessa della linea;

d) Con funzione di relè flessibile. Qualsiasi slave di comunicazione PLC a media tensione può trasformarsi in un dispositivo di relè, in grado di ritrasmettere e trasmettere il segnale portante, estendendo così la distanza di trasmissione del segnale portante;

e) Con una solida capacità di gestione della rete. Disponibile a costituire una rete di comunicazione complessa e stabile composta da un host di comunicazione PLC di media tensione nella sottostazione e da numerosi slave di comunicazione PLC di media tensione distribuiti lungo la linea elettrica di media tensione;

f) Grazie alla tecnologia avanzata antifulmine, è possibile evitare in modo efficiente l'impatto delle scariche atmosferiche.
