La soluzione AMR/AMI per contatori di acqua/gas/calore ed elettricità di Speedsmartcomm è composta principalmente da contatori (acqua/gas/calore/elettricità), convertitore di segnale, concentratore dati, canale di trasmissione dati e sistema di stazione master. La soluzione si basa su modelli matematici attraverso l'acquisizione, la trasmissione e l'analisi dei dati, per realizzare la lettura e il monitoraggio dei dati dei contatori di acqua/calore/gas/elettricità, migliorare la gestione energetica dell'utente, segnalare e risolvere situazioni anomale di consumo energetico, migliorare la sicurezza del consumo energetico e la protezione delle apparecchiature, ecc.

La soluzione AMR/AMI per contatori di acqua/gas/calore ed elettricità di Speedsmartcomm è applicabile ad ampie applicazioni quali aziende energetiche, unità commerciali, comunità residenziali ecc. La soluzione è caratterizzata da elevata accuratezza ed efficienza, risparmio di tempo e manodopera, riduzione efficace degli errori di lettura dei contatori, riduzione delle perdite e dei furti di energia, è uno dei modi più efficaci per "ridurre la manodopera e aumentare l'efficienza" nel settore energetico.

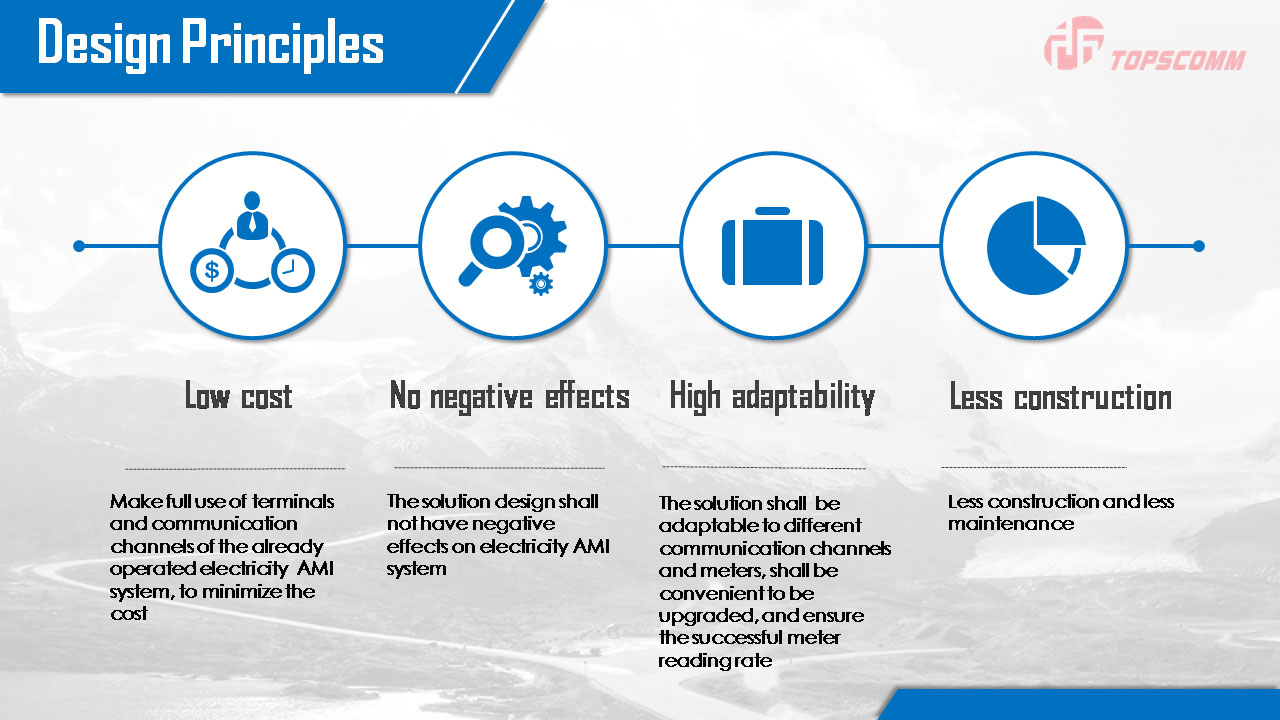

1. Principi di progettazione

Una soluzione AMR/AMI per contatori di acqua/gas/calore ed elettricità propagabile deve essere dotata delle seguenti caratteristiche:

Basso costo : Sfruttare appieno i terminali e i canali di comunicazione elettrici esistenti, ridurre i costi di investimento;

Nessun effetto negativo : Non deve avere un'influenza negativa sulla lettura del contatore elettrico;

Elevata adattabilità : Si adatta a diversi canali di comunicazione e contatori, è facile da aggiornare e ha un tasso di lettura dei contatori elevato e riuscito;

Meno costruzione : Meno costruzioni e meno manutenzione .

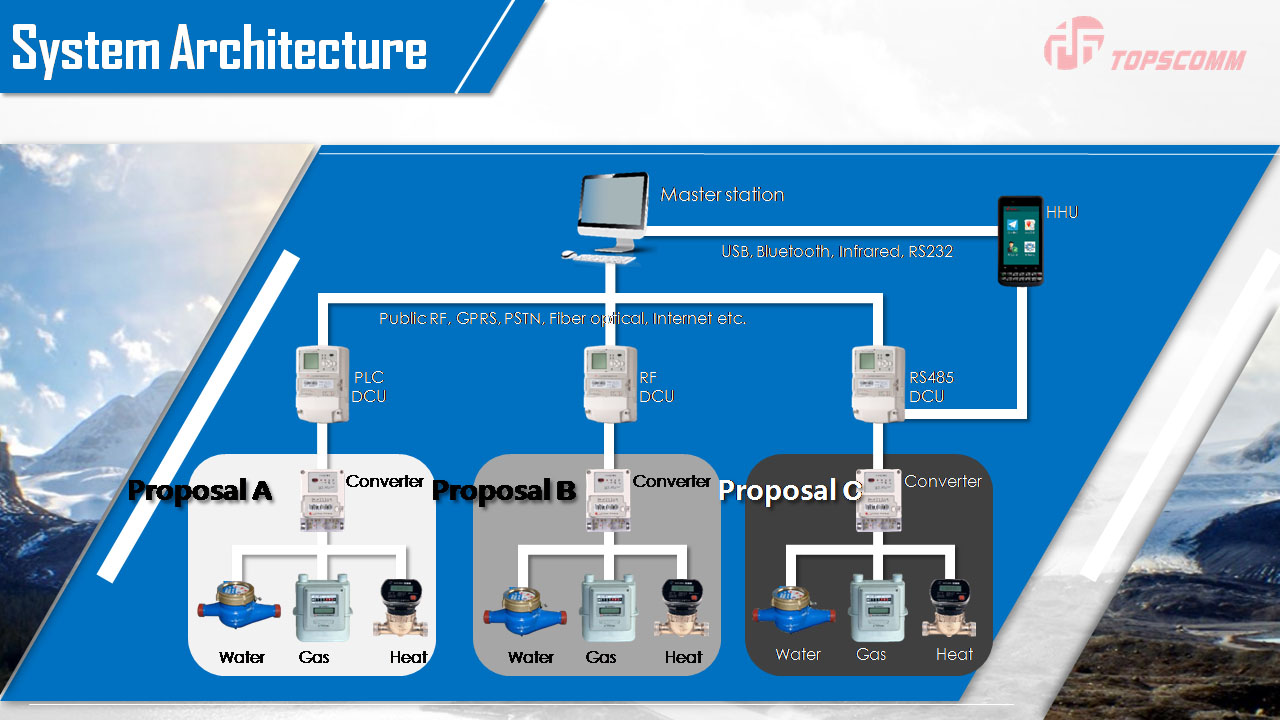

2. Architettura del sistema

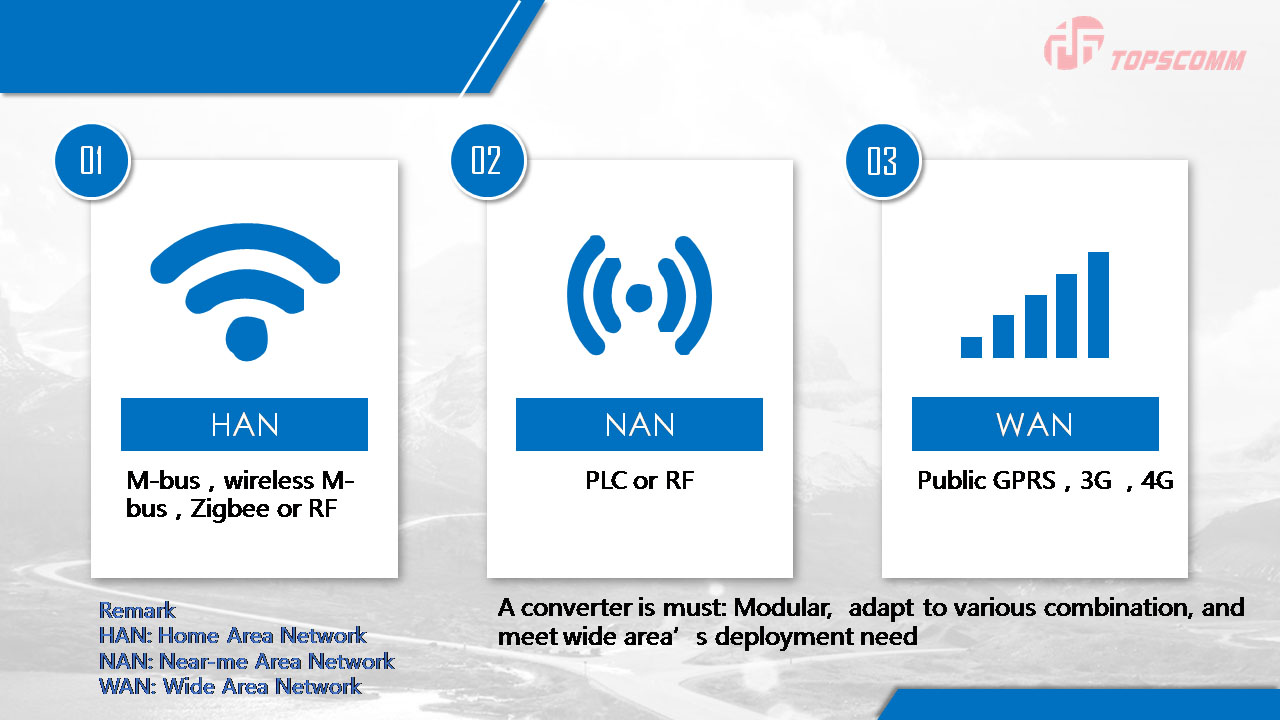

3. Tecnologie di comunicazione chiave

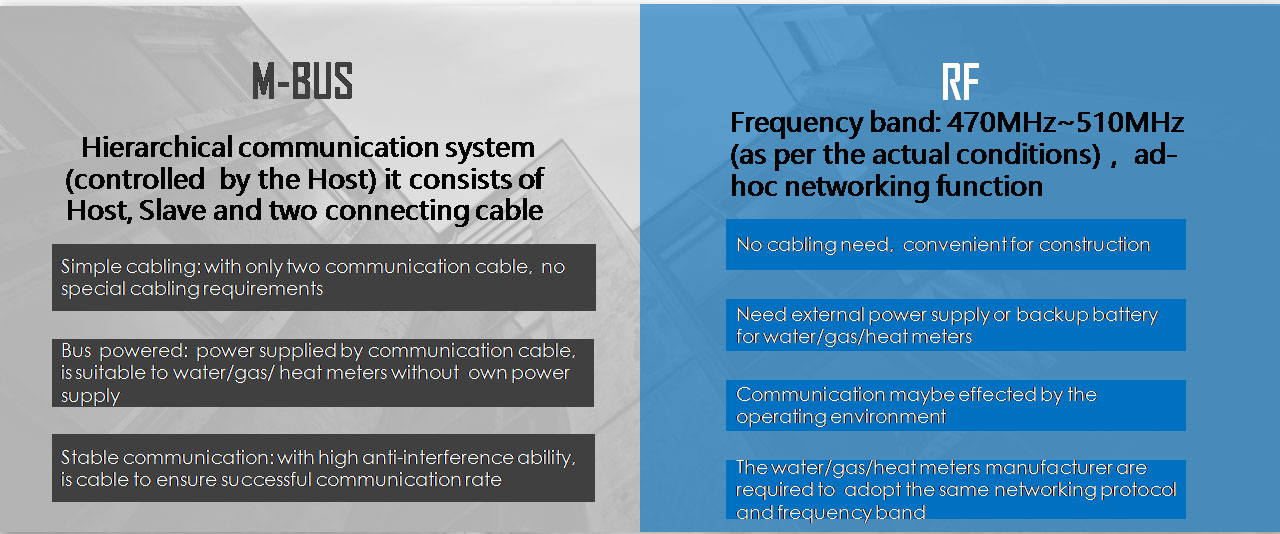

3.1 Vantaggi per la comunicazione M-BUS e RF

Comunicazione M-BUS

Sistema di comunicazione gerarchico (controllato dall'Host) composto da Host, Slave e due cavi di collegamento

A. Cablaggio semplice: con solo due cavi di comunicazione, nessun requisito di cablaggio speciale
B. Alimentato tramite bus: alimentazione fornita dal cavo di comunicazione, adatto a contatori di acqua/gas/calore senza alimentazione propria

C. Comunicazione stabile: con elevata capacità anti-interferenza, il cavo garantisce una velocità di comunicazione efficace

Comunicazione RF

Banda di frequenza: 470 MHz ~ 510 MHz (in base alle condizioni effettive), funzione di rete ad hoc

A. Nessun cablaggio necessario, comodo per la costruzione
B. È necessaria un'alimentazione esterna o una batteria di backup per i contatori di acqua/gas/calore
C. La comunicazione può essere influenzata dall'ambiente operativo

D. Il produttore dei contatori di acqua/gas/calore è tenuto ad adottare lo stesso protocollo di rete e la stessa banda di frequenza

4. Proposte per l'attuazione dei progetti

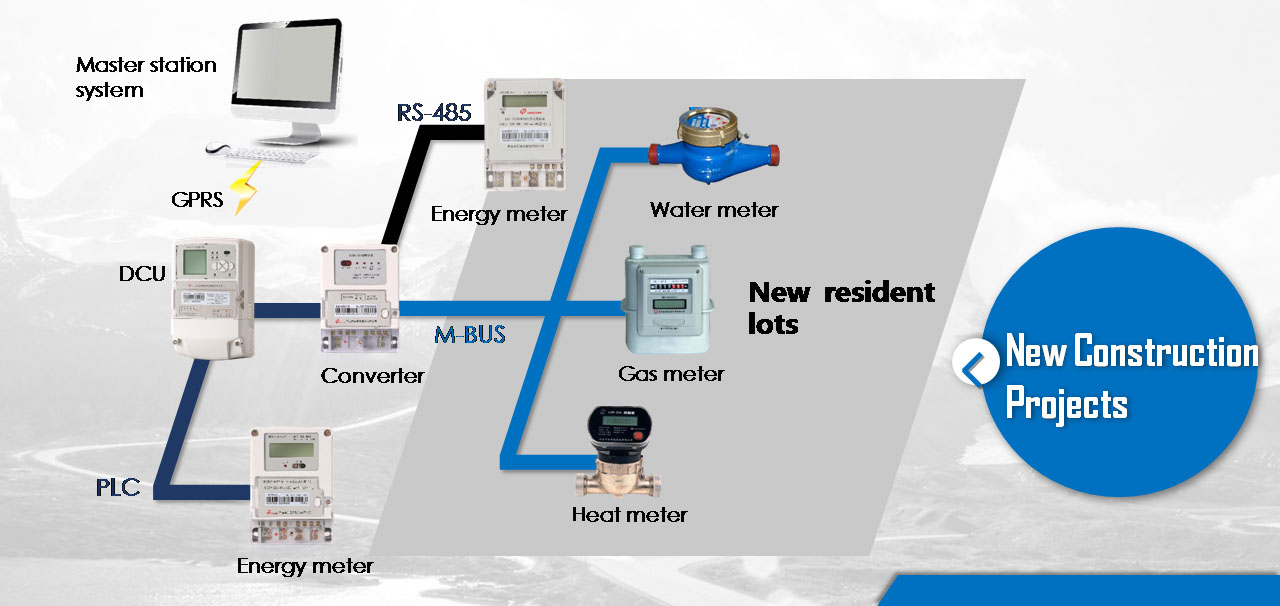

4.1 Proposte per nuovi progetti di costruzione: come nuovi edifici di pianificazione, comunità residenziali, aree industriali ecc.

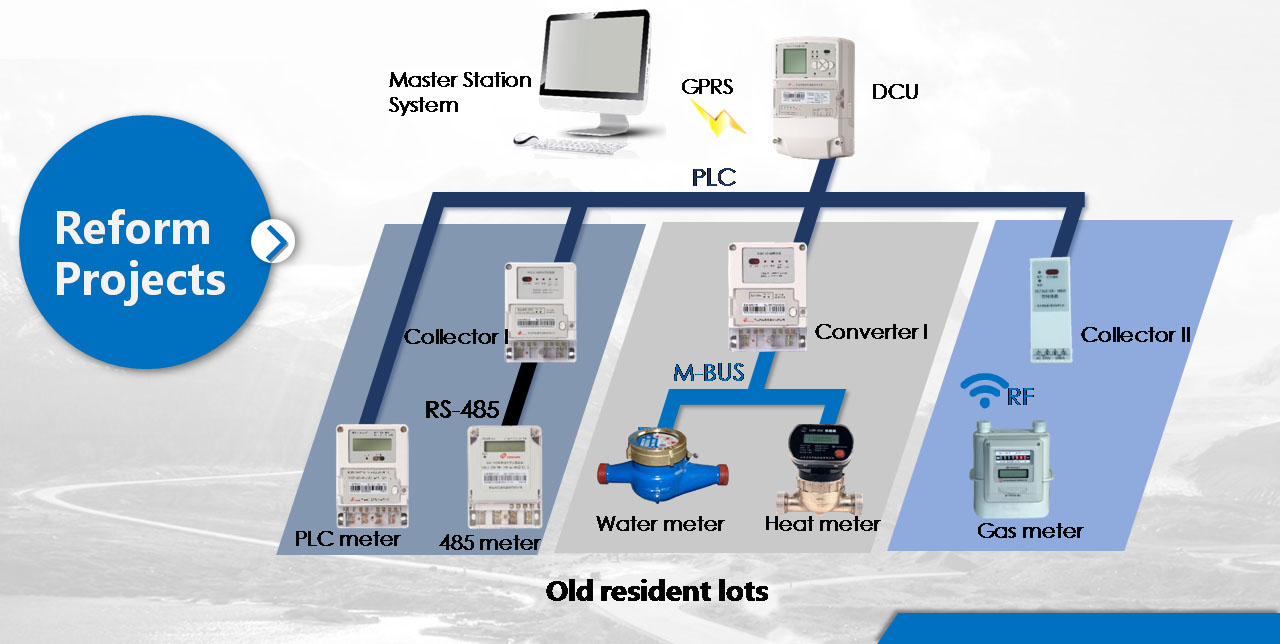

4.2 Proposte di progetti di riforma

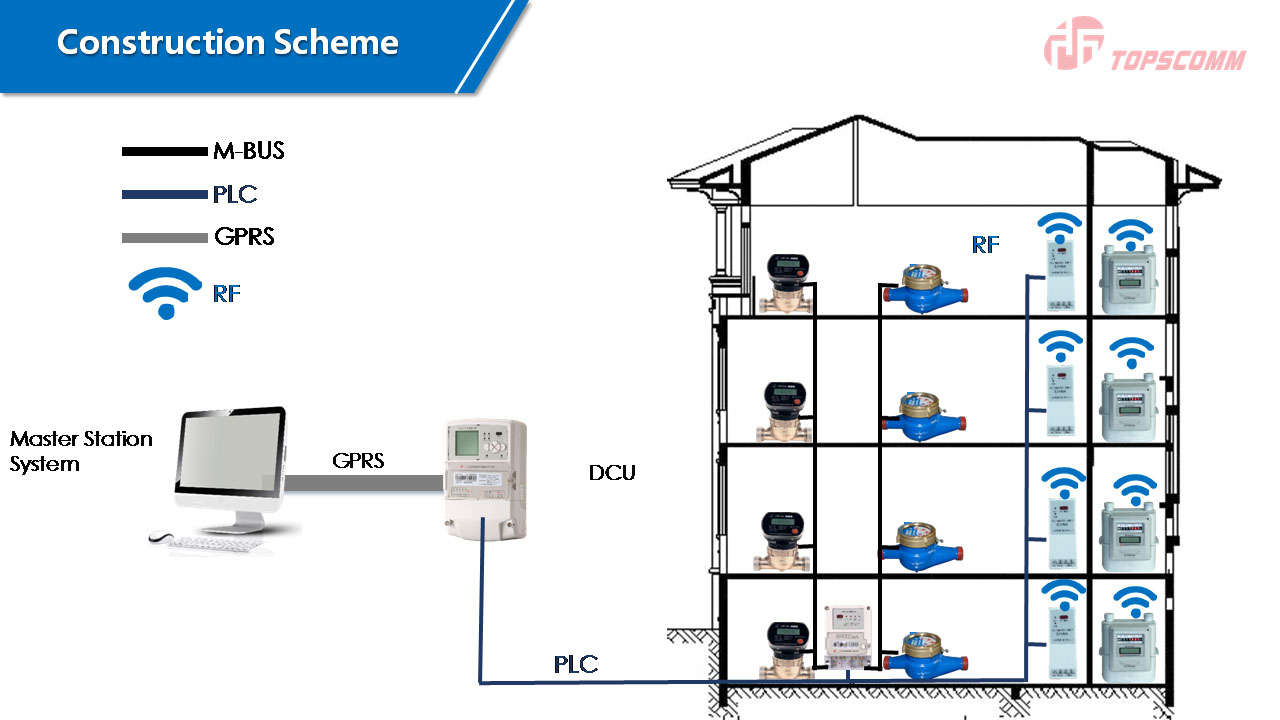

5. Schema di costruzione per Soluzione AMR/AMI per contatori di acqua/gas/calore ed elettricità Speedsmartcomm
